亚洲av成人精品日韩在线播放,精品久久久久久久久中文字幕,国产黄大片在线观看画质优化,91福利免费视频

　　水料比和澆注溫度在基準配合比的基礎上，考察不同的水料比和澆注溫度對發氣的影響.基準配合比：(水泥)=15%;(混灰)=25%;(尾礦)=60%;

　　試驗結果

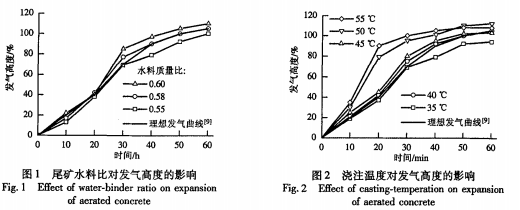

　　如圖1在滿足料漿工作性能的前提下，隨著水料比的增大，發氣效果有明顯改善.因為水料比的變化使流動度改變，發氣速度與稠化速度向兩個相反的方向變化.水料比增大，流動度增加，料漿極限切應力減小，發氣加速，稠化變慢.相反，當水料比減小，料漿流動度降低，塑粘性阻力增加，發氣減慢，稠化加快.當水料比在0.58時，發氣速度較均勻，發氣曲線比較接近加氣混凝土Al粉理想發氣曲線.

　　由圖2可知，隨著溫度的升高，發氣高度也隨之增加，發氣速度和稠化速度均增加.相比之下，稠化速度受溫度的影響程度比發氣速度大.當料漿溫度為35℃時，不能達到100%發氣.當料漿低于35cc時，發氣速度與稠化速度慢.當40—55℃時，稠化速度逐步增加，但料漿塑粘性阻力較小，發氣反應加速，發氣劑利用充分，膨脹性能穩定.當高于55℃時，料漿塑粘阻力增大，流動性喪失，發氣困難.當澆注溫度40～45℃時，發氣速度較均勻，發氣鹽線比較接近加氣混凝土Al粉理想發氣曲線。因此，發氣膨脹較優溫度范圍為40-45oC.料漿初始溫度由澆注用水溫度所決定，本試驗中主要是通過溫度為60℃的熱水來滿足此要求

　　本文來自河南加氣磚設備網www.u5123.com。
